Блок перекодирования сигналов энкодера

Аппарат предназначен для преобразования сигналов с инкрементального энкодера в позиционный код. Питание =24В, изолированныйе дифференциальные входы A/B/Z сигналов с энкодера, питание энкодера изолированное +5В, 16 изолированных выходов для вывода позиционного кода. Апрель 2025.

Предусмотрен контроль ноль-метки энкодера, а также ширины углового окна сектора вывода позиционного кода. Позиционный код подаётся на выходы только если найдена ноль-метка и если угол поворота попадает в окно, величина угла регулируется потенциометром.

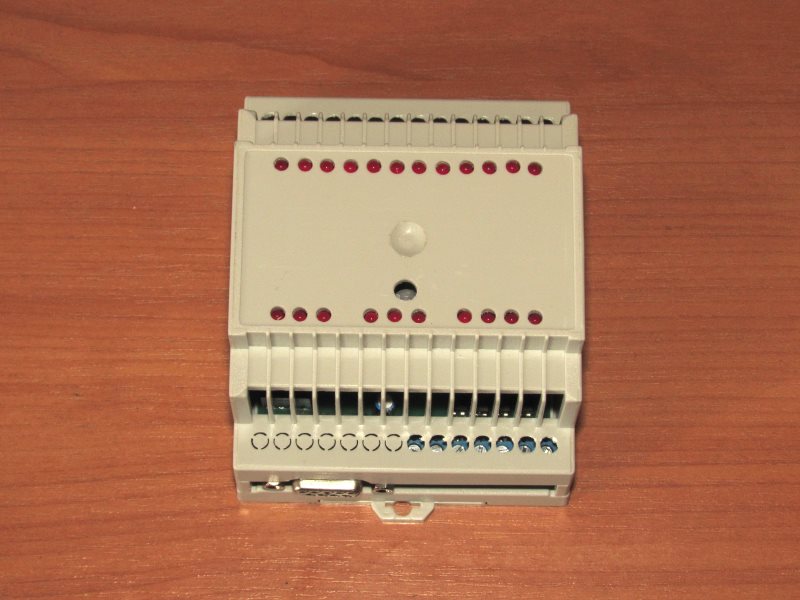

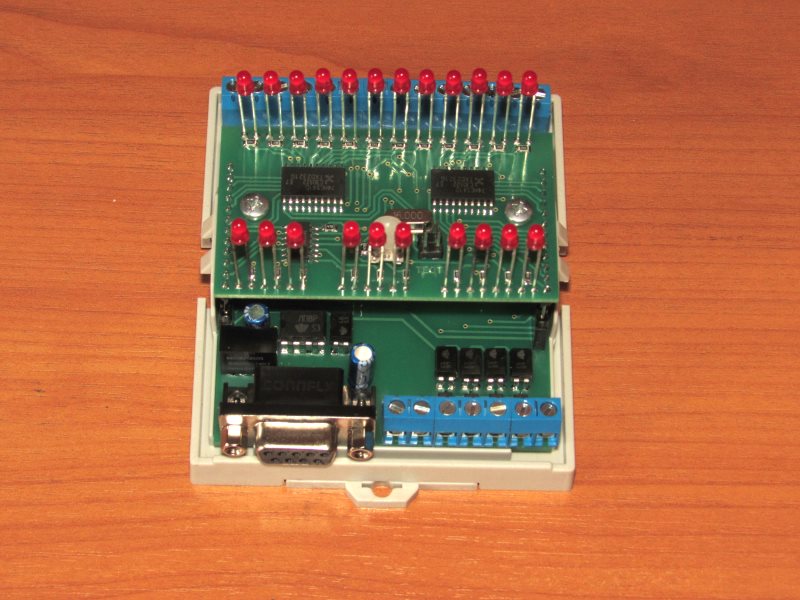

Аппарат в собранном виде.
